【為什么要用岸電電源】
船舶用電設備要求供電電壓為450V/60Hz，電網供電電壓為380V/50Hz，兩者頻率、電壓不相符，直接接入會因頻率和電壓的不同，或損壞用電設備，或用電設備不能工作，嚴重或引起火災。
【什么場合需要用岸電電源】
1.采用60Hz供電制式的船舶（修船和造船業）。
2.采用60Hz供電制式的冷藏集裝箱。
3.采用60Hz供電制式的生產線設備和其他設備。
4.采用60Hz供電制式的淺海固定平臺。
該設備與傳統（發電機組）轉換方式的供電設備相比，具有安裝簡單，運行噪音低，能源利用率高，技術指標精度高，性能穩定可靠，動態特性好，操作簡單，管理運行費用低等優點。
【創統低壓船舶岸電系統】
1、產品概述
創統低壓船舶岸電系統系指︰自碼頭變電所引來的岸基側輸入電壓0.4kV(或6kV或10kV)頻率50Hz,經低壓船舶岸電，轉換為0.45Kv/60Hz及0.4Kv/50Hz電能，經電纜輸電到各泊位岸電接線箱再送至靠港船舶岸電接口進行對接。完成低壓上船過程中的一系列設施。包括低壓船舶岸電電源和船岸連接設備及船舶岸電綜合管理檢測控制系統三部分組成:
其一、低壓船舶岸電電源由低壓輸入開關柜、整流逆變柜、隔離升壓柜、低壓輸出柜組成。若6kV(或10kV)則在輸入端增加高壓輸入柜和高壓降壓變壓器柜。
其二、船岸連接設備:有岸基插座箱、電纜及插接頭、卷筒絞車組成。
其三、船舶岸電綜合管理檢測控制臺︰由數據檢測、數據顯示、操作控制工控機組成。

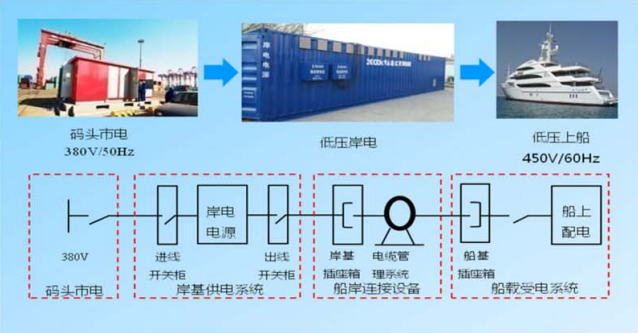

低壓船舶岸電系統示意圖如下︰
2、低壓船舶岸電電源技術特點
●輸入側無需功率因數補償和諧波抑制裝置;
●V/F分離控制，實現電壓、頻率的單獨可調;
●電壓閉環控制，恒頻穩壓輸出;
●功率單元電流余量大，過載能力強，特別適用于電機類強沖擊性負載;
●變頻系統內部具有限流措施，進一步提高抗沖擊能力;
●一鍵并網，具有主動和被動兩種逆功率控制方式;
●多逆變器并機使用，故障時可降額使用。

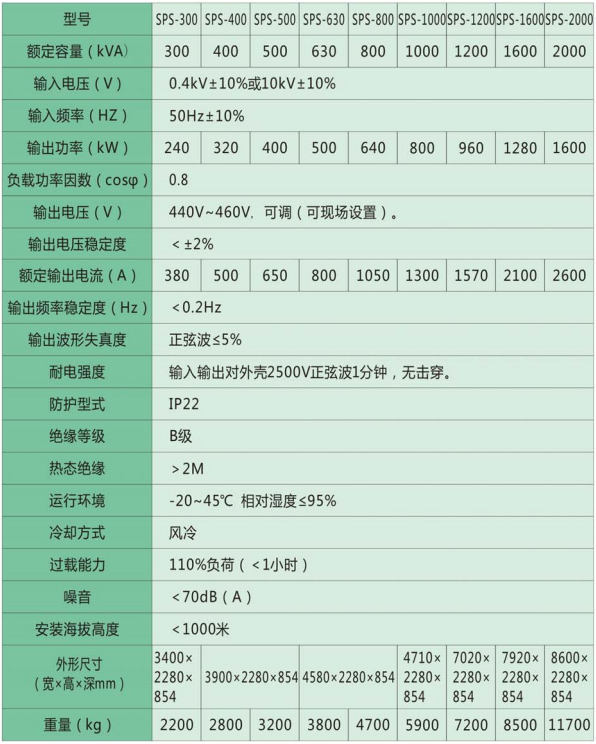

3、低壓船舶岸電電源主要技術參數(以0.45kV/60Hz為例)
4、創統低壓船舶岸電系統方案優勢
( 1 ）強沖擊性負載的浪涌勵磁電流控制：
針對岸電電源的特殊使用情況，在某些應用場合負載前端會加上變壓器，在負載切入的瞬間，由于變壓器啟動時會有很大的浪涌勵磁電流，處理不當就會造成過流故障。我們針對這種應用場合采用了逐波限流技術，確保負載帶有變壓器時合閘瞬間能有效抑制浪涌勵磁電流，以保障岸電設施的正常運轉。
(2)岸電和船電一鍵并網技術∶
創統SPS低壓岸電電源給靠港船舶供電時，可實現船舶電源與岸電之間的無縫切換，船舶不需停電，岸電電源具有同步追蹤鎖相功能，在岸電輸出和船載柴油發電機所發電的電壓、相位、頻率同步后，切入為船舶用電設備供電。這樣能保證船上的用電設備安全，并能平滑同步切換，實現先通后斷的上船供電要求。
( 3 ) V/F分離控制技術︰
當岸電電源需要輸出不同電壓及頻率的組合，且負載不完全是電動機類場合，對于岸電電源中的場合變流器來說就需要具備VF分離控制技術，岸電用的變流器必須具備此功能，實現對電壓、頻率的分別控制，并根據實際情況進行電壓和頻率的調節。
(4)智能微電網控制技術:
針對后續岸電設備需要大容量或者需要機種建設岸電，此時要求新建的岸電系統必須具備擴容功能，SPS系列岸電電源具有智能微電網控制技術和無擾切換技術，在系統輸出容量不足時擴容，容量有余時切掉，故障機停掉后降額。現場總線需要支持Modbus、CAN、Profibus-DP等、以太網等通訊方式，方便后續港口組網。
【創統高壓船舶岸電系統】
1、產品概述
本公司高壓船舶岸電系統系指∶岸基側輸入的電壓6kV或10kV、頻率50Hz交流電，經船舶岸電中的高壓變頻裝置轉換得到的船側所需6.6kV/60Hz或6kV/50Hz的電能。高壓上船過程中的變頻設施分為高壓變頻設備和低壓變頻設備;使用高壓變頻設備屬于高-高-高船舶岸電技術領域（即高壓輸入、高壓電能頻率轉換、高壓輸出）;使用低壓變頻設備屬于高-低-高船舶岸電技術領域（即高壓輸入、低壓電能頻率轉換、高壓輸出)。高壓船舶岸電通常包括岸電電源系統和船岸連接設備及船舶岸電綜合管理檢測控制系統三部分組成:
其一，高壓岸電電源由高壓輸入開關柜、移相隔離變壓器柜、整流逆變柜、波形處理柜、隔離變壓器柜、高壓輸出開關柜等組成;
其二︰船岸連接設備由岸基插座箱，電纜及插接頭、卷筒絞車組成;
其三︰船舶岸電綜合管理檢測控制臺由數控監測、數據顯示、操作控制工控機組成。

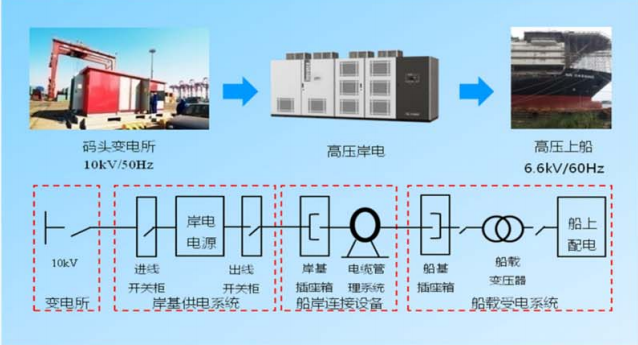

高壓船舶岸電系統示意圖如下∶
高壓船舶岸電主要用于供電需求在3000kVA及以上的大型集裝箱碼頭、郵輪碼頭和大型干散貨碼頭。
2、高壓岸電電源技術特點
●V/F分離控制，實現電壓、頻率的單獨可調;
●電壓閉環控制，恒頻穩壓輸出;
●功率單元電流余量大，過載能力:150%過載1分鐘，抗沖擊能力強，1.8倍過流設計;
●變頻系統內部具有限流措施,進一步提高抗沖擊能力;
●負載突變突加突減瞬變響應恢復時間小于0.5秒;
注︰瞬間影響恢復時間(transient response recovery time )輸出電流由零至額定電流或由額定電流至零突變時，變壓變頻電源輸出電壓和頻率恢復到穩定范圍內所需的時間。
●一鍵并網，軟件逆功率控制;
●支持多機并聯的應用，無主從，無須人為干預，無須增加額外成本，方便擴容;
●故障時可降額使用，任意一個功率單元故障，系統自動旁路該故障模塊，輸出不停機。
●支持室內固定式和戶外集裝箱安裝方式。

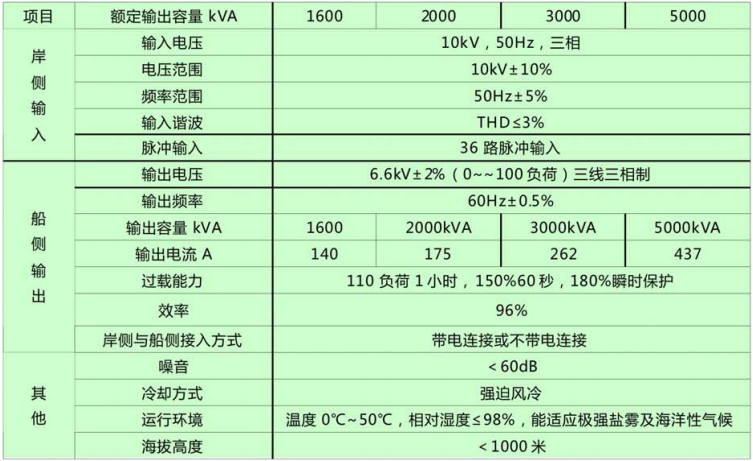

3、高壓岸電電源主要指標（以6.6kV/60Hz為例)
注1∶不帶電連接（shore-to-ship connection power off ）先斷開船舶發電機供電，后閉合碼頭船舶岸電電源斷路器，由碼頭船舶岸電電源向船舶配電系統供電;或先斷開碼頭船舶岸電電源，后閉合船舶發電機斷路器,由船舶發電機向船舶配電系統供電。
注2︰帶電連接( shore-to-ship connection power on )保持船舶發電機向船舶配電系統供電的同時，通過調節碼頭或船舶供電系統電壓、頻率和相位參數，實現船舶岸電短時并網運行，完成負荷轉移，實現帶載切換。
4、創統高壓船舶岸電系統方案優勢
( 1）控制技術更先進
問題∶岸電系統在連船并網及船解列過程中可能會出現發電機調節不準確的情況，導致并網瞬間逆功率產生，造成高壓船舶岸電電源損壞;
解決方案︰獨具智能逆功率保護技術，通過軟件控制從根源上抑制逆功率的產生，徹底解決逆功率問題，系統可靠性為行業翹楚。
注:逆功率保護(Reverse Power Protection)碼頭船舶岸電設施和船舶發電機采用帶電連接方式時，避免由船舶發電機向碼頭船舶岸電設備側倒送電能而產生逆功率的一種保護。
(2）運行性能更穩定
問題︰岸電系統中如果高壓船舶岸電電源中的功率單元在無旁路配置的情況下，單個功率單元故障將導致整個高壓岸電電源停機從而貽誤供電。
解決方案:當某一功率單元發生故障時，岸電電源可將有故障的功率單元在線自動旁路并繼續運行，待情況允許時再停機排除故障;通過中性點漂移技術，單個功率單元故障無需降額使用，輸出電壓仍能穩定在額定電壓﹔本岸電電源的非對稱技術在功率單元旁路后，通過改變相電壓的相位差，在單個功率單元故障轉旁路情況下，實現三相間線電壓對稱，提供比傳統旁路方案更好的電壓輸出幅值。
(3）調試應用更簡易
問題:一般高壓岸船舶電輸出相序檢測困難，電壓頻率調整不易操作。
解決方案∶本方案電源規格、輸出相序一鍵切換可實現對電壓、頻率的分別控制，滿足6.6kV/60Hz的船用電需求，并可進行電壓和頻率的相應調節，產品適應性更強﹔在岸電連船過程中，若岸用電源與船舶電源相序不同，可在觸摸屏上一鍵實現電源相序切換，免去手動更改動力主回路的繁瑣操作。
創統科技有限公司成立于1990年，擁有30多年電源制造歷史，從2004年開始生產岸電電源，2010年主持制定并發布國家標準，是岸電業內的行業旗首。
創統生產的岸電電源產品，使用具有國家專利的專用逆變變壓器，專利號：01262317.2，設備工作效率可達95%以上，僅此一項每年可為用戶節約數十萬元電費。
擁有著作權6項，專利85項。本企業是中國岸電電源行業標桿企業，“國家標準”GB/T25316《靜止式岸電裝置》由本公司主持起草制定，國家標準化管理委員會已批準實施。出版了國內岸電專著《船舶岸電技術》。
獲得“中國機械工業科學技術獎特等獎”、“教育部科學技術進步獎一、二等獎”、“中國電子學會科學技術獎二等獎”等8項科技成果獎項。
岸電設備通過了中國船級社認證并獲得認證證書，獲得國家電力電子產品質量監督檢驗中心檢測證書。
公司可根據您的具體情況，為您提供專岸電系統解決方案和工程案例。
岸電在運行設備總數量，屬國內行業翹楚，近300臺岸電服務于中船、中遠、招商、中海、珠海、煙臺、葫蘆島等各大港口碼頭和企業，獲得一致認可和好評。
嚴格把控產品和項目在售前、售中和售后的質量檢驗，保證品質無虞。
提供遠程在線指導，在1-2小時內解決您的問題。
24小時專線技術客服，及時為您處理產品問題，專業的在線指導，產品技術性問題一對一服務。
